メンテナンスブログ 2022.08.25

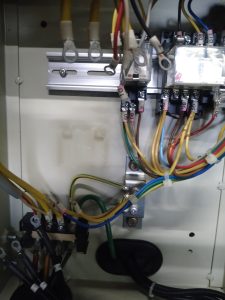

マグネットスイッチを交換しました。

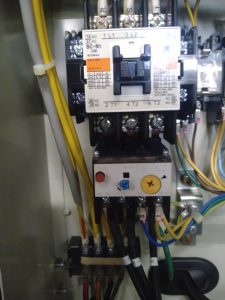

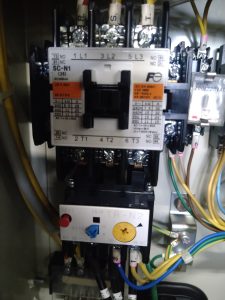

マグネットスイッチは電磁開閉器とも呼ばれ、電磁接触器にサーマルリレーが組付けられています。

直に大電流を流すと。大きな火花が飛び危険なため、このような装置を使います。

またずっとONを押し続けなくてよいように、自己保持という仕組みを使って コイルに電流を流し続けて

ON状態を継続します。

マグネットスイッチのコイルに電気が流れることで電磁力が発生し、マグネットスイッチ内部の

固定鉄心、可動鉄心が接触することで接点がつながりモーターを稼動させます。したがってコイルに

電気が流れなくなれば電磁力はなくなり、接点が外れてモーターが止まります。

コンプレッサーにおいてON、OFFボタンを瞬時、押すことでこの動作が行われます。

サーマルリレーは過電流が発生した際にその熱を感知してマグネットスイッチの動作を停止する為の物です。

そのためサーマルリレーの適正値を超えて設定すると、非常時にサーマルが反応せずにモーターが焼損、火災等の危険が生じます。

マグネットスイッチにはモーターの定格容量、定格電流、コイル作動電圧など様々な物が有り、

用途に応じて選定をすることが必要となります.丸山
